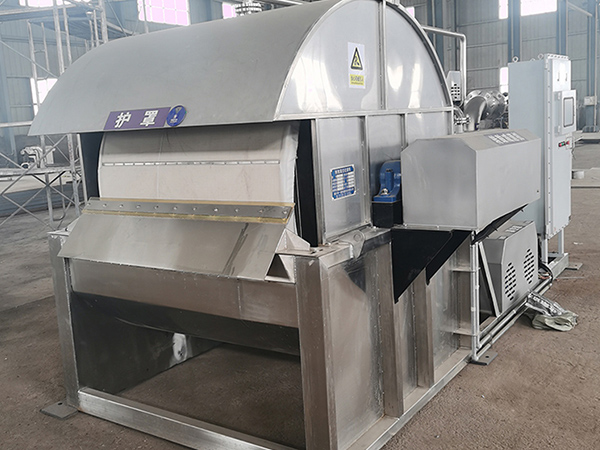

Ievads Rotary drum filtrā

ir cietā šķidruma atdalīšanas ierīce, kas balstās uz vakuuma sūkšanu kā virzītājspēku, un tās pamatkomponents ir cilindrisks rotācijas stieples, kas var rotēt nepārtraukti. Ierīce izmanto rotācijas stieņa rotācijas kustību, lai vadītu filtra mediju, kas pārklāj tās virsmu, lai pabeigtu virkni galveno darbības posmu secībā. No suspensijas sākotnējās filtrēšanas līdz filtra kūkas dziļai mazgāšanai, līdz spēcīgai lieko ūdens sūkšanas noņemšanai un beidzot realizētu filtra atlieku automātisko noņemšanu. Šī procesu sērija ir vienmērīgi saistīta ar rotācijas stacijas nepārtraukto rotāciju, veidojot efektīvu un stabilu ražošanas ciklu. Tas ir ļoti piemērotsRotaļlietu filtrs

Darbības princips

Rotējošā vakuuma filtra darba mehānisms ir balstīts uz negatīvā vakuuma spiediena un rotācijas stieņa rotācijas sinerģisko efektu, kas nodrošina efektīvu cietā un šķidrā suspensijas atdalīšanu, izmantojot dinamisko cirkulāciju, un tā pilns ekspluatācijas process ietver.

Vakuuma filtrēšanas fāze

Rotējošais stikls nonāk suspensijā, vakuuma sistēma rada spiediena starpību starp divām filtra auduma pusēm, šķidruma fāze iekļūst filtra audumā un iekļūst rotācijā, un cietā fāze tiek saglabāta, lai veidotu filtra kūku.

01 Iepazīšanās

Apgrieztā mazgāšana

Pēc tam, kad griešanas stienis izliekas no filtra virsmas ar filtra kūku, mazgāšanas šķidrums iekļūst filtra kūkā, izsmidzinot vai iegremdējot, un vakuuma sūkšana noņem izšķīdušos piemaisījumus, lai realizētu dziļu attīrīšanu.

02 Iepazīšanās

Vakuuma žāvēšana

Bumbieris turpina rotēt uz žāvēšanas zonu, pastiprinot vakuuma efektu, lai vēl vairāk noņemtu atlikušo šķidruma fāzi filtrēšanas kūka kapilāros kanālos, samazinot mitruma saturu.

03 Izstāde

Mehāniskā izkraušana

Kad trums nonāk izkraušanas zonā, vakuums tiek atbrīvots un apvienots ar saspiestu gaisa blūzi vai skrāpētāju, lai filtra kūka tiktu pilnībā noņemta no skrāpētāja.

04 Iepazīšanās

Filtru auduma atjaunošana

Pēc izlādes filtra audums tiek uzpūsts ar augsta spiediena aerosolu vai saspiestu gaisu, lai noņemtu poras un virsmas atlikušās daļiņas, atjaunotu filtrēšanas veiktspēju un ieietu nākamajā ciklā.

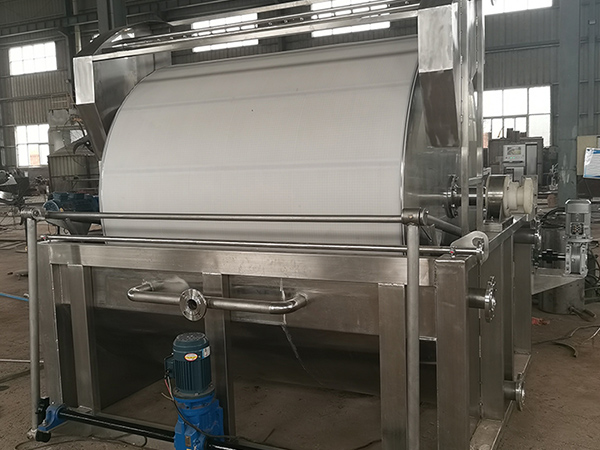

Struktūra

Rotaļlietu filtrsTas galvenokārt sastāv no šādām galvenajām sastāvdaļām:

Structure

01. tātad

Rotary vienība

Ierīces kodols, parasti cilindrisks metāla cilindrs, virsma ir blīvi pārklāta ar mikroporozu, lai adsorbētu šķidrumu.

02. gadā

Filtrējošs audums

Filtra slānis, kas aptver griešanas stieņa virsmu, materiāls tiek izvēlēts saskaņā ar materiāla īpašībām, ko izmanto cieto daļiņu saglabāšanai.

03. gadā

Materiāla tvertne

Suspensijas konteiners, kas novietots zem bumba, bumba apakšējā daļa tiek iegremdēta tvertnē ar regulējamu dziļumu, lai nodrošinātu nepārtrauktu kontaktu ar filtrējamo materiālu.

04. gadā

Vakuuma sistēma

Tas sastāv no vakuuma sūkņa un vakuuma tvertnes, nodrošinot negatīvo spiedienu filtrēšanai, mazgāšanai un žāvēšanai, kā arī novedot šķidrumu iekļūt filtra audumā.

05. gadā

Mazgāšanas ierīce

Aprīkots ar izsmidzināšanas cauruli vai iemērcot tvertni, kas atrodas drupu šķidruma virsmas apgabalā, ko izmanto, lai izsmidzinātu mazgāšanas šķidrumu, piemēram, ūdeni vai šķīdinātāju uz filtra kūku.

06. jūlijs

Slag noņemšanas sastāvdaļas

Iekļaujot metāla / gumijas skrāpētāju un saspiestu gaisa atgriezuma sistēmu, filtra kūka sinerģiskā iedarbība no filtra auduma virsmas tiek atņemta.

07. jūlijs

Pārsūtīšanas mehānisms

Ar dzinēju, reduktoru un pārnesumkārbu / ķēdes pārnesumkārbu, vadīt bumbieri līdz vienotai rotācijas ātrumam 0,5-3 rpm.

08. maijs

Izplatīšanas galva

Izplatīšanas galva: Dinamiskais vārsts, kas uzstādīts bumba galā, rotējoties ar bumba, savienojot dažādus nodalījumus ar vakuuma vai saspiestu gaisa sistēmu caur cauruļvadu, realizējot automātisku procesa pārslēgšanu.

Rotējošā trombu filtra priekšrocības

Nepārtraukta darbība

Nepārtraukta rotācijas stieņa rotācija, lai realizētu visa filtrēšanas, mazgāšanas un izplūdes procesa automatizāciju, kas ievērojami uzlabo liela mēroga ražošanas efektivitāti.

Augsts automatizācijas līmenis

Pielāgojot pagrieziena stieņa rotācijas ātrumu, vakuumu un mazgāšanas šķidruma parametrus, tas nodrošina stabilu un kontrolējamu filtrācijas kvalitāti un ievērojami samazina atkarību no manuālās darbības.

Labs kūka mazgāšanas efekts

Tas atbalsta daudzpakāpju apgrieztās mazgāšanas dizainu.Efektīvi samazina šķīstošo piemaisījumu atlikumu filtrēšanas kūku, lai apmierinātu pieprasījumu pēc augstas tīrības produktiem.

Plašs pielietojuma diapazons

Tas var tikt galā ar dažādu koncentrāciju un daļiņu izmēru suspensijām, un tas ir īpaši piemērots materiālu sistēmām ar vidēju koncentrāciju un labu daļiņu nogulsnes veiktspēju.

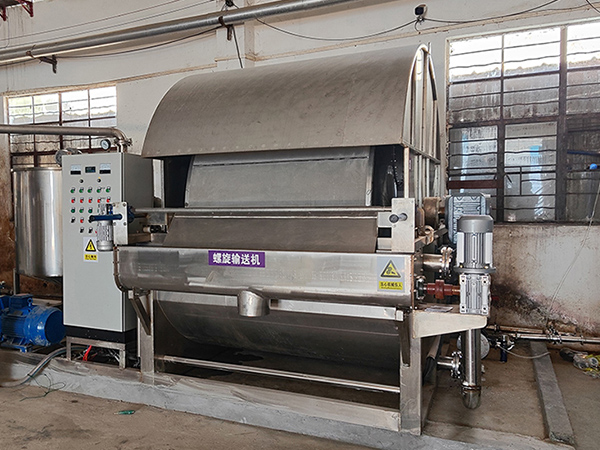

Rotārā vakuuma trombu filtra izmantošana

Rotējošie trombu filtri galvenokārt tiek izmantoti, lai risinātu suspensijas ar augstu koncentrāciju, rupjām daļiņām, vieglu kūka veidošanos un vieglu izlādi, un galvenās pielietojuma jomas ir

01 Iepazīšanās

Ķīmiskā rūpniecība

Piemērots pigmentu, krāsvielu, katalizatoru, mēslošanas līdzekļu un kaustiskās soda utt. ražošanai, lai efektīvi atdalītu cieto un šķidro maisīšanas sistēmu pēc reakcijas.

02 Iepazīšanās

Minerālapstrāde

Zelta, vara, dzelzs un citu sārmu apstrādei, lai panāktu efektīvu cieto minerālu reģenerāciju un attīrīšanu.

03 Izstāde

vides aizsardzība

Notekūdeņu, ķīmisko netīrumu un citu rūpniecisko atkritumu drukāšanai un krāsošanai, lai panāktu efektīvu dehidratāciju un cieto un šķidro atdalīšanu.

04 Iepazīšanās

Farmaceitiskā ražošana

API sagatavošanas procesā, lai pabeigtu galveno cieto un šķidro atdalīšanas procesu, iekārtai jāatbilst sanitārās ražošanas specifikācijām.

Visbiežāk sastopamās kļūdas un risinājumi rotācijas bumbai

Filtrs

Kļūdas parādība	Iespējamie iemesli	risinājums
Filtrācijas ātrums pēkšņi samazinās	Filtra audums ir bloķēts; vakuuma pakāpe ir nepietiekama; suspensijas koncentrācija ir pārāk zema	nomainīt vai notīrīt filtra audumu; pārbaudīt, vai vakuuma sūknis darbojas pareizi, un labot gaisa noplūdes; pielāgot suspensijas koncentrāciju (piemēram, pievienojot flokulantu);
Filtra kūka biezums ir nevienmērīgs	Rotējošais bumba griežas pārāk ātri; šķidruma līmenis traukā ir nestabils; filtra audums novirzās	Samaziniet rotācijas ātrumu; pielāgojiet barošanas ātrumu, lai stabilizētu šķidruma līmeni; kalibrējiet filtra auduma stāvokli un pārbaudiet sprieguma ierīci
Filtru torti nevar noņemt	Vakuuma pakāpe netiek pārtraukta laikā; skrāpis ir nolietots vai leņķis ir nepiemērots; filtra kūka ir pārāk sausa / pārāk lipīga	Pārbaudiet, vai sadales galva pārslēdzas normāli (noņemiet vakuumu); nomainiet skrāpi vai pielāgojiet leņķi; pielāgojiet vakuuma līmeni vai mazgāšanas šķidruma daudzumu
Nepietiekama vakuuma pakāpe	Vakuuma sūkņa darbības traucējumi; cauruļvada vai nodalījuma gaisa noplūde; filtra auduma bojājumi	Vakuuma sūkņa remonts; pārbaudiet cauruļvadu savienojumus un bumbieru nodalījuma noslēgšanu, remontējiet jebkādas noplūdes; nomainiet jebkādu bojātu filtra audumu
Slikta mazgāšanas iedarbība	Nepietiekama mazgāšanas šķidruma plūsma; bloķēta izsmidzināšanas caurule; pārāk īss mazgāšanas laiks	Palieliniet mazgāšanas šķidruma plūsmas ātrumu; notīriet izsmidzināšanas caurules sprauslas; samaziniet bumba rotācijas ātrumu un pagariniet mazgāšanas laiku
Nenormāls troksnis ierīces darbības laikā	Pārnesumkārbas nodilums; pārnesumkārbas/ķēdes atslābums vai nepietiekama eļļošana	nomainiet līmi; nostipriniet pārnesumkārbas sastāvdaļas un pievienojiet eļļu

Regulāri pārbaudot filtra auduma stāvokli, vakuuma sistēmas stingrību un pārvades komponentu nodilumu, var efektīvi samazināt defektu rašanos, nodrošinot iekārtas stabilu darbību.

Rotējošā vakuuma filtra cena

Rotējošā vakuuma burbuļa filtra cenu ietekmē vairāki faktori.Filtrācijas platība ir svarīgs faktors, sākot no mazu iekārtu laboratorijas izmantošanas līdz lielu iekārtu rūpnieciskai izmantošanai, jo lielāka platība, jo augstāks ir cenu apjoms.Iekārtas materiāls ir saistīts arī ar izmaksām, saskaroties ar korozīviem materiāliem, skābes un sārmu izturīgu īpašo sakausējumu vai inženiertehnisko plastmasu izmantošanu, izmaksas ir salīdzinoši augstas.

Izvēlieties mūs kā savu filtru ražotāju, mēs paļaujamies uz daudzu gadu pieredzi nozarē, progresīvo ražošanas tehnoloģiju un inovāciju meklēšanu, lai izveidotu augsti efektīvu un uzticamu filtru, lai nodrošinātu stabilu garantiju jūsu ražošanas procesam.
