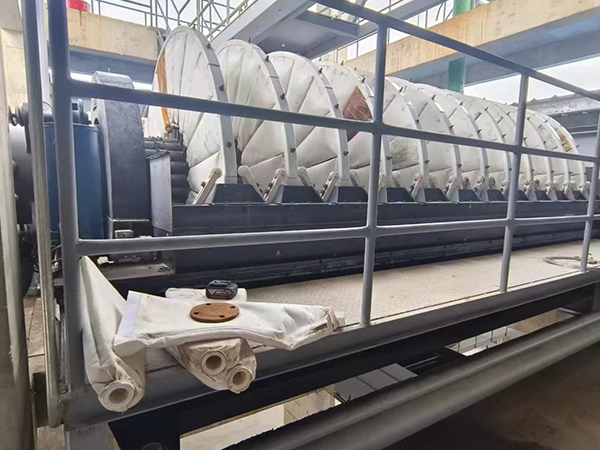

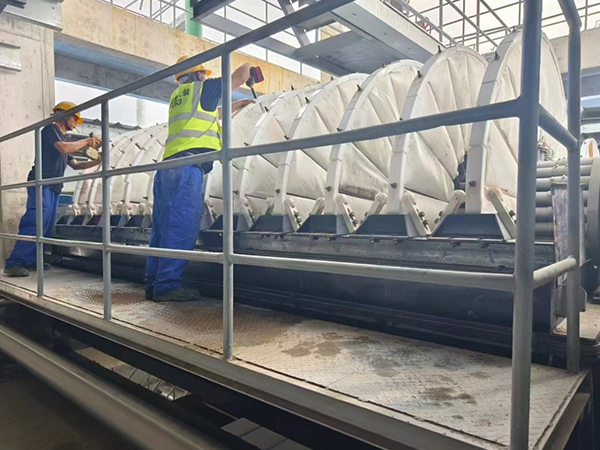

Vakuuma diska filtra ieviešana

Kā efektīvu cieto un šķidro šķidrumu atdalīšanas ierīci vakuuma disku filtram ir plašs pielietojumu klāsts kalnrūpniecībā, ķīmiskajā rūpniecībā, vides aizsardzībā un daudzās citās jomās. tā galvenokārt paļaujas uz negatīvā vakuuma spiediena principu, lai veiktu darbu, zem negatīvā vakuuma spiediena iedarbības šķidrums suspensijā var šķērsot filtrēšanas mediju, savukārt cietās daļiņas efektīvi saglabās filtrēšanas mediju, un pēc tam uzkrājas uz filtrēšanas mediju virsmas, lai veidotu kūku, lai sasniegtu cieto un šķidro atdalīšanas mērķi.

Salīdzinot ar citiem filtrēšanas aprīkojuma veidiem, vakuuma diska filtra priekšrocības ir nozīmīgākas, ar nepārtrauktas darbības spēju un var būt nepārtraukta cieto un šķidro atdalīšanas darbība, kas ievērojami uzlabo ražošanas efektivitāti.

Darbības princips

Vakuuma diska filtrs galvenokārt paļaujas uz vakuuma negatīvo spiedienu, lai realizētu cieto un šķidro atdalīšanu, un tā darba plūsma ir šāda:

barošana: suspensija, kas jāfiltrē, tiek transportēta uz filtra disku zem filtra diska vai ap to, lai disks tajā būtu iegremdēts;

2 Dzīve

Vakuuma adsorbcija: diska iekšpuse ir savienota ar vakuuma sistēmu caur cauruļvadu, un pēc tam, kad vakuums ir ieslēgts, diska iekšpusē un ārpusē tiks radīta spiediena starpība.

kūka atūdeņošana: filtrēšanas procesā kūka pastāvīgi sabiezē, un vakuuma negatīvais spiediens turpina darboties, lai vēl vairāk ekstrahētu kūkas atlikušā ūdens un samazinātu mitruma saturu;

Izkraušana: kūka tiks izkrauta izkraušanas zonā pēc tam, kad tā sasniegs noteiktu biezumu un sausumu, šajā laikā vakuuma sistēma ir slēgta, un ūdens tiks pārsprāgts atpakaļ vai noņemts no saspiestā gaisa vai skrāpētāja.

Filtra auduma reģenerācija: Pēc izkraušanas daļa filtra tiks izskalota ar ūdeni vai saspiestu gaisu, pūšot filtra audumu, lai noņemtu atlikušās smalkās daļiņas, lai atjaunotu filtra auduma filtra veiktspēju un būtu gatavs nākamajai filtrēšanai.

Ar filtra diska palīdzību viss process nepārtraukti rotē, lai realizētu katra posma ciklisko darbību un sasniegtu nepārtrauktas cietā un šķidrā atdalīšanas efektu.

Struktūra

Vakuuma diska filtrs galvenokārt sastāv no šādām pamatkomponentiem

Tanku ķermenis

Tas ir konteiners filtrēšanas suspensijai, un filtra disks ir daļēji iegremdēts traukā tvertnē, un maisīšanas ierīce atrodas tvertnes korpusa apakšā, lai novērstu trauku nokļūšanu.

Vakuuma sistēma

Tas ietver vakuuma sūkni, vakuuma tvertni, cauruļvadu un vārstu, kas var nodrošināt stabilu negatīvo spiedienu un iztukšot filtrātu.

Izkraušanas ierīce

Tajā ir spiedes un saspiestā gaisa pūšanas sistēma.

Pārraides sistēma

Sastāv no motora, reduktora, pārnesumkārbas vai ķēdes, vadīt filtra disku, lai pagrieztu ar ātrumu no 0,5 līdz 3 r / min, lai realizētu dažādu darba posmu pārslēgšanu;

Filtru disks

Galvenā filtrēšanas vienība, kas parasti sastāv no 6-20 ventilatoru formas filtriem, kas novietoti apļos, virsma ir pārklāta ar filtra audumu, un interjers ir aprīkots ar radiālu vai apaļu šķidruma savākšanas kanālu, lai savāktu filtrātu caur filtra audumu.

Kontroles sistēma

PLC kodols, ar vakuuma, šķidruma līmeni un citiem sensoriem, var automātiski kontrolēt kontroles sistēmu: PLC kā kodols, ar vakuuma, šķidruma līmeni un citiem sensoriem, tas var automātiski kontrolēt barošanas tilpumu, vakuumu, ātrumu un citus parametrus, un daļa no iekārtas ir aprīkota ar skārienekrānu, lai realizētu cilvēku-mašīnas mijiedarbību.

Kādas ir vakuuma disku filtru priekšrocības salīdzinājumā ar plāksnēm un rāmju filtriem un jostas filtriem:Tātad

Dimensiju salīdzinājums	Vakuuma diska filtrs	Plīts un rāmja filtrs	Sēdekļa filtrs
Darbības mode	Nepārtraukta darbība, pabeidzot tādus posmus kā barošana, filtrēšana un izlāde, izmantojot filtra diska rotāciju un cirkulāciju	Intermitējošā darbība ietver vairākus soļus, ieskaitot rāmi, barošanu, filtrēšanu, nofrāzēšanu un tīrīšanu.	Nepārtraukta darbība, sasniedzot nepārtrauktu barošanu, filtrēšanu, dehidratāciju un izkraušanu, izmantojot nepārtrauktu filtra jostas darbību
Filtrēšanas efektivitāte	Augsts, ar apstrādes jaudu uz vienības platību 0,5~3m3/(m2·h) un ātra filtra kūka veidošanās, ko izraisa vakuuma negatīvais spiediens	Vidējs, ar filtrācijas ātrumu, kas pakāpeniski samazinās, kad filtra kūka kļūst biezāka, piemērots mazām partijām un materiāliem ar augstu cietvielu saturu	Vidēji augsts, ar apstrādes jaudu, ko ietekmē filtra jostas ātrums un platums, tas parasti ir piemērots vidējas un zemas koncentrācijas slurry
Filtru kūka ūdens saturs	Relatīvi zems, no 15% līdz 30%, mitruma saturu var vēl vairāk samazināt, apvienojot vakuuma negatīvo spiedienu un atpakaļpūšanu	Zems līdz vidējs, no 10% līdz 30%. augsta spiediena presēšana var ievērojami samazināt mitruma saturu, bet nepieciešama papildu spiediena iekārta	Vidēji, no 20% līdz 40%, galvenokārt dehidratēts ar gravitācijas filtrāciju un zemu spiedienu, ar nedaudz augstāku mitruma saturu nekā vakuuma diska un plāksnes un rāmja filtri
Automatizācijas pakāpe	Tas ir salīdzinoši progresīvs, un tādus parametrus kā vakuuma pakāpe, rotācijas ātrums un barošanas ātrums var kontrolēt, izmantojot PLC.	Izmaksas ir salīdzinoši zemas, un tādi procesi kā rāmja uzstādīšana un noņemšana lielā mērā ir atkarīgi no manuālās darbības.	Tas ir salīdzinoši augsts un var automātiski kontrolēt filtra joslas ātrumu, izskalošanas ūdens apjomu utt., Bez manuālas iejaukšanās, kas nepieciešama izkraušanai
pielāgošanās	Piemērots slāņiem ar koncentrācijām no 5% līdz 60% un daļiņām no 1 līdz 200 μm, piemēram, kalnrūpniecības koncentrātiem un ķīmiskajiem slāņiem	Piemērots augstas koncentrācijas un augstas viskozitātes materiāliem, piemēram, krāsvielām un pārtikas atkritumiem, ar spēcīgu pielāgošanos daļiņu izmēram (spēj saglabāt smalkas daļiņas)	Tas ir piemērots slurriešanai ar vidēju līdz zemu koncentrāciju (3% līdz 30%) un biežākām daļiņām, piemēram, pašvaldību slīdēm un raktuvēm.
Aptver vienu teritoriju	Relatīvi mazs, ar kompaktu izkārtojumu ar tādu pašu apstrādes jaudu	Tas ir salīdzinoši liels, kas prasa telpu rāmja uzstādīšanai un noņemšanai.	Tas ir salīdzinoši liels, un sakarā ar nepieciešamību sakārtot filtra jostas, barošanas ierīces, preses ruļļus, skalošanas sistēmas utt., Tas parasti ir diezgan garš.
Iekārtas izmaksas	Tas ir salīdzinoši augsts, prasa sarežģītas sastāvdaļas, piemēram, vakuuma sistēmu un pārvades sistēmu.	Zemas izmaksas un vienkārša struktūra, tā galvenokārt sastāv no filtra plāksnes, filtra rāmja un saspiešanas ierīces	Ierīce ir salīdzinoši sarežģīta, prasa tādas sastāvdaļas kā filtra jostas, piedziņas sistēmas, presēšanas ierīces un skalošanas sistēmas, padarot to sarežģītāku nekā plāksnes un rāmja filtra preses.
Operācijas izmaksas	Vakuuma sūkņiem ir augstāks enerģijas patēriņš, bet zemākas darbaspēka izmaksas	Izmaksas ir salīdzinoši augstas, darbaspēka darbības izmaksas ir augstas, un filtra audums ātri nolietojas (prasa biežu demontāžu)	Mērens, ar augstu uzturēšanas izmaksām filtra jostas, un enerģijas patēriņš galvenokārt nāk no piedziņas motora un skalošanas ūdens sūknis
Piemērojamie scenāriji	Liela mēroga rūpnieciskā ražošana, piemēram, kalnrūpniecības atūdeņošana, vides netīrumu apstrāde un nepārtraukta filtrācija ķīmijas rūpniecībā	Mazās partijas un pārtraukta ražošana, piemēram, maza mēroga laboratorijas eksperimenti, smalkās ķīmiskās vielas un augstas tīrības filtrācija pārtikas un farmācijas nozarē	Vidēja līdz liela mēroga nepārtraukta ražošana, piemēram, pašvaldību netīrumu atūdeņošana, raktuvju attīrīšana un lauksaimniecības notekūdeņu attīrīšana
Atbrīvojuma metode	Automātiska izkraušana, izmantojot skrāpi kopā ar saspiestu gaisu, lai noņemtu filtra kūku no filtra diska virsmas	Manuālā vai pusautomātiskā izkraušana prasa demontēt filtra rāmi, lai notīrītu filtra kūku, kā rezultātā rodas augsta darba intensitāte	Automātiska izkraušana, kur filtra kūka dabiski izkrīt, kad filtra jostas sasniedz galu, vai tiek palīdzēta ar skrāpi, lai noņemtu
Grūtības nomainīt filtru audumu	Tas ir salīdzinoši sarežģīts, kas prasa filtra diska montāžas demontāžu, lai aizstātu filtra audumu, kas aizņem ilgu laiku.	Tas ir salīdzinoši vienkārši; vienkārši atveriet filtra rāmi, lai aizstātu filtra audumu.	Iepazīstieties ar to, ko jūs varat darīt, lai izvairītos no nepatīkamām sajūtām, kas var izraisīt sāpes vēderā.

Vakuuma diska filtru ražotājs

Kā efektīvs cietā un šķidrā šķidruma atdalītājs vakuuma diska filtrs nodrošina nepārtrauktu darbību, pateicoties vakuuma negatīvā spiediena vadības principam.Ar savu kompakto dizainu un izcilu automatizācijas līmeni tam ir nozīmīga loma plašā rūpniecības nozarē, jo īpaši liela mēroga, augstas koncentrācijas slāpekļa atūdeņošanā.
