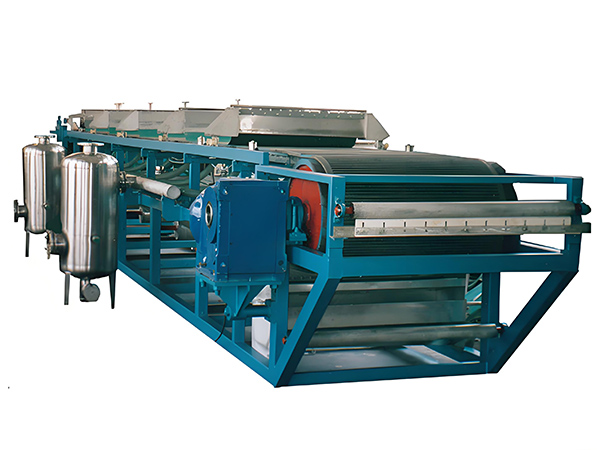

Horizontālais filtrs

Horizontālais filtrs

Sēdekļa platums: 400mm, 630mm, 1300mm
Sēdekļa ātrums: 0.3-6m/min
Vakuuma pakāpe: 5.5-6.5kPa
Filtrēšanas platība: 20m2
Dzinēja jauda: 3kw-11kw



Produkta pārskats

Kā cietā un šķidrā šķidruma atdalīšanas iekārta, kas integrē vakuuma negatīvā spiediena adsorbciju un āra konveijera jostas nepārtrauktu pārvades tehnoloģiju, horizontālais jostas filtrs modernizē tradicionālo filtrēšanas darbību uz stabilu un efektīvu nepārtrauktu ražošanas režīmu, izmantojot automatizētu procesu. ar precīzu parametru kontroli, uzticamu atdalīšanas veiktspēju un inteliģentu darbības šķērsgriezumu, šī iekārta ir kļuvusi par pamatiekārtu cietā un šķidrā atdalīšanas procesa optimizācijai vides aizsardzības, ķīmiskās rūpniecības, metalurģijas, pārtikas un tā tālāk.

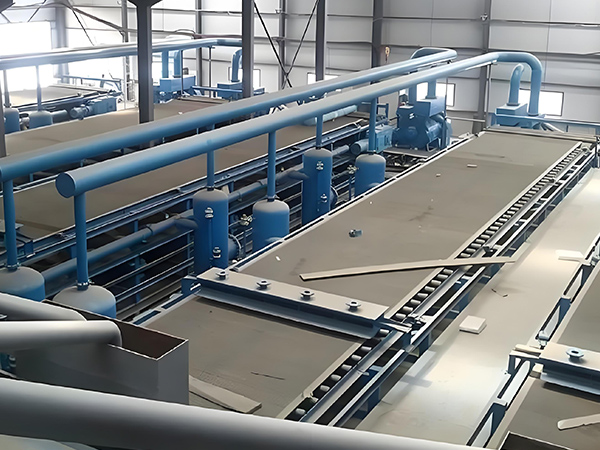

Horizontal belt filter

Galvenās priekšrocības

Horizontālās jostas filtra unikālā veiktspēja izriet no tā inovatīvās strukturālās konstrukcijas un dinamiskā filtrēšanas mehānisma, kas galvenokārt atspoguļojas šādās tehniskajās īpašībās:



Pilna procesa darbība

Atkarībā no gredzenveida crawler jostas slēgtās loksnes cirkulācijas sistēmas tas realizē netraucētu nepārtrauktu auduma darbību, filtrēšanu, mazgāšanu, dehidratāciju un izkraušanu, kas lieliski atbilst rūpniecisko liela mēroga ražošanas pieprasījumam.



Inteliģenta parametru kontrole

Integrētā PLC automātiskā vadības sistēma var pielāgot galvenos parametrus, piemēram, filtra jostas darbības ātrumu, vakuuma adsorbcijas izturību, barības plūsmas ātrumu utt., Lai nodrošinātu procesa stabilitāti un samazinātu atkarību no darbaspēka.



Precīza filtra tortes kontrole

Ar filtra jostas kustības ātruma un vakuuma negatīvā spiediena vērtības dinamisko līdzsvaru var pielāgot, lai kontrolētu filtra kūka biezuma un gala ūdens satura diapazonu.



Multi-materiālu pielāgošanās

Atbalsta ātru filtra jostas materiāla nomaiņu un elastīgu mazgāšanas režīma maiņu, viegli tikt galā ar spēcīgu koroziju, augstu viskozitāti, viegli oksidēt un citus īpašus netīrumus.

Struktūra

Horizontālajam siksnas filtram ir precīza struktūra un skaidra darba sadale, katra trūkst, lai nodrošinātu, ka filtrēšanas process ir nepārtraukts un stabils, īpašais sastāvs un loma ir šādā tabulā:



Galvenā sastāvdaļaGalvenā loma
RackmountAtbalsta visu aprīkojumu, lai nodrošinātu katras sastāvdaļas uzstādīšanas precizitāti un stabilitāti
Vakuuma kamerasIzveido un uztur vakuuma vidi, kas ir galvenais enerģijas avots cieto un šķidro atdalīšanai
Gredzena filtrēšanas siksnaPārvadā sārmu un darbojas kā filtra vidē, ļaujot šķidrumam šķērsot un saglabāt cietās daļiņas, ar materiāliem, kas atlasīti saskaņā ar sārma īpašībām.
Pārraides sistēmaVadīt filtra un konveijera jostu ar pastāvīgu ātrumu, lai kontrolētu filtrēšanas ātrumu un ražošanas ritmu.
barībasVienmērīgi sadaliet sārmu uz filtra jostas, lai nodrošinātu, ka filtra platība ir pilnībā izmantota.
Mazgāšanas ierīceSpray filtra kūka mazgāšana (ja nepieciešams), lai samazinātu šķīstošās piemaisījumus filtrā kūka
Izslēgšanas ierīceSiltumizolācijas sistēmaSiltumizolācijas sistēmaSiltumizolācijas sistēmaSiltumizolācijas sistēma

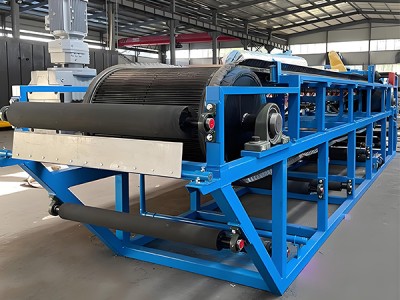

Horizontal belt filter

Darbības princips

Četri soļi, lai pabeigtu augstas efektivitātes nepārtrauktu filtrēšanu

Horizontālais vakuuma jostas filtrs ar "nepārtrauktu darbību" un "vakuuma sūkšanu" kā pamatkoncepciju, tā pilnīgu darba plūsmu var iedalīt šādās četrās galvenajās saites:

Vienveidīgs auduma posms

Slāpeklis tiek vienmērīgi izplatīts uz cirkulējošā kustīgā filtra jostas virsmas caur īpašo barošanas sistēmu, un filtra jostas vienmērīgi iekļūst vakuuma adsorbcijas zonā ar pārvades ierīci.

Vakuuma cietā šķidruma atdalīšanas fāze

Vadīts ar negatīvo spiedienu, ko rada vakuuma kaste, šķidruma fāze šļūtenē ātri iziet cauri filtra audumam, lai iekļūtu šķidruma savākšanas dobumā, un cietās fāzes daļiņas tiek saglabātas un saspiestas, lai veidotu blīvu filtra kūku.

Dziļuma attīrīšanas un dehidratācijas posms

Kad filtrēšanas kūka tīrība ir nepieciešama, lai uzlabotu filtrēšanas kūka tīrību, mazgāšanas sistēma izsmidzina tīrīšanas šķidrumu, realizē piesārņojuma nomaiņu vakuuma iedarbībā, un pēc tam filtrēšanas kūka nonāk augsta spiediena attīrīšanas zonā un vēl vairāk samazina mitruma saturu, izmantojot mehānisko ekstrūziju.

Automātiskā izkraušanas un filtra jostas reģenerācijas fāze

Kad filtra siksna, kas nes filtra kūku, nonāk izkraušanas rullī, tā realizē cieto fāzi, kas šķērso skrāpētāju vai blūza ierīci, un pēc tam filtra siksna iet cauri mazgāšanas un izsmidzināšanas sistēmai, lai noņemtu atlikušās daļiņas, un pēc tam atkārtoti ieiet, lai pabeigtu slēgto loku ciklu.

Pielietojums

Horizontālo vakuuma filtru daudzpusība padara tos plaši izmantojamus vairākās nozarēs

Ķīmiskā rūpniecība

Dyestuff starpposma filtrācija, mēslojuma slurry dehidratācija, katalizatora atgūšana.

Pārtikas rūpniecība

Stark slurry filtrācija, augļu sulas precizēšana, cieto un šķidro atdalīšana piena produktu pārstrādē.

Vides aizsardzības rūpniecība

Notekūdeņu notekūdeņu attīrīšana notekūdeņu attīrīšanā, rūpniecisko notekūdeņu priekšapstrāde atkārtotai izmantošanai.

Farmaceitiskā rūpniecība

Farmaceitiskā rūpniecība: farmaceitisko starpproduktu filtrācija, fermentācijas šķidruma atdalīšana.

Pielietojuma vērtība

Uzņēmuma ražošanai, lai radītu lielāku efektivitātes telpu

Vakuuma jostas filtra prakses pielietojums var būt no efektivitātes, izmaksu, kvalitātes, vides aizsardzības un darbības un uzturēšanas piecos galvenajos līmeņos uzņēmumam, lai radītu ievērojamas priekšrocības, konkrētas veiktspējas:

Ražošanas efektivitātes uzlabošana

Caur visu nepārtrauktas darbības režīma procesu, novēršot tradicionālās intermitējošās filtrācijas iekraušanas un izkraušanas stagnācijas laiku, vienas dienas apstrādes jaudu var palielināt par 150%-200% salīdzinājumā ar tradicionālo aprīkojumu, kas ievērojami saīsina ražošanas ciklu.

01 Iepazīšanās

Zemākas darba izmaksas

PLC inteliģentā vadības sistēma realizē visu barošanas, iztukšošanas un izkraušanas procesu automātisko darbību, un katra ražošanas līnija var samazināt 3-5 lauka operatorus un samazināt manuālās iejaukšanās kļūdas.

02 Iepazīšanās

Produkta kvalitātes garantija

Dinamiskā vakuuma pielāgošanas sistēma un frekvences konversijas filtra jostas piedziņas tehnoloģija strādā kopā, lai kontrolētu filtrēšanas kūka ūdens satura svārstību diapazonu ± 1,5%, nodrošinot stabilas izejvielas turpmākiem procesiem.

03 Izstāde

Resursu pārstrāde

Grading mazgāšanas sistēma atbalsta filtru pārstrādi, tīra ūdens pārstrādes ātrums var sasniegt vairāk nekā 85%, un vienas tonnas produkta ūdens patēriņu var samazināt par 40%-60%, kas atvieglo vides aizsardzības apstrādes spiedienu.

04 Iepazīšanās

Operācijas un uzturēšanas izmaksu samazināšana

Augstas izturības kompozīta filtra jostas un pašattīrīšanas aerosola izmantošana, filtra jostas nomaiņas cikls pagarināts līdz 4-8 mēnešiem, iekārtu visaptverošais neveiksmju līmenis samazinās līdz mazāk nekā 2%.

05

Tātad

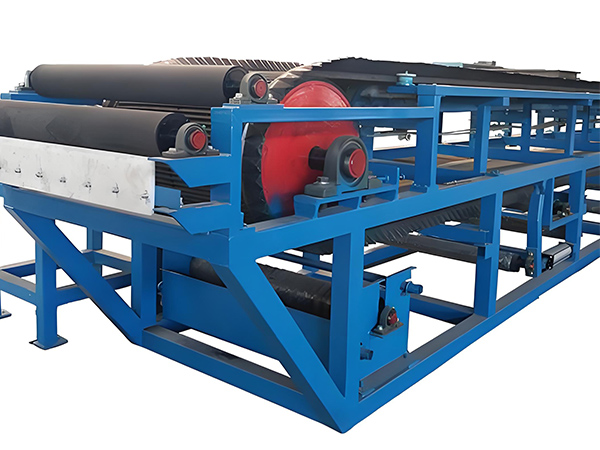

 Horizontālais siksnas filtrs

Vakuuma jostas filtrs ir veiksmīgi pārspējis tradicionālo cieto šķidrumu atdalīšanas iekārtu nozares sāpju punktus jaudas efektivitātes, ekspluatācijas sarežģītības un produktu konsekvences ziņā, pateicoties tehnoloģiju struktūras trīskāršībai "nepārtraukta ekspluatācijas sistēma + inteliģenta regulēšanas sistēma + milimetru līmeņa procesu kontrole". Ar sinerģisku vakuuma adsorbcijas un dinamiskās transportēšanas inovāciju tas izveido jaunu paradigmu "augstas efektivitātes, stabilitātes un ekonomikas" atdalīšanai ķīmiskajā rafinēšanā, kalnrūpniecībā un metalurģijā, vides aizsardzības apstrādē un citos smagos rūpniecības scenārijos.
